一、產品概述

太陽集熱管是太陽能熱水器產生熱水的能量之源，也是太陽能熱水器的核心技術所在，是太陽能熱水器的關鍵部件，就像人的心臟一樣。所以，集熱管被稱作是太陽能熱水器的"心臟"。我公司根據國家標準GB/T 17049全玻璃真空太陽集熱管的試驗要求，結合我公司多年來太陽能檢測儀器的經驗，特別研發生產了TRM-2C型太陽集熱管熱性能測試系統，可完成對太陽集熱管空曬、悶曬等指標的檢測工作，該系統可滿足廣大太陽能熱水器生產廠，質檢所，檢測中心，新能源研究及科研教學等領域。

二、產品測試范圍

1. 全玻璃真空太陽集熱管 (測試空曬、悶曬等指標）；

2. 玻璃—金屬封接式熱管真空太陽集熱管。

三、產品運行環境

1. 環境溫度 -10℃～60℃；

2. 相對濕度 ≤90%；

3. 適用電源 220V（±10%），50Hz(±2%)，或無電源地區（內配充電電池DC12V）；

4. 室外全天候工作，防風雨。

四、技術指標

五、全玻璃真空管測試臺

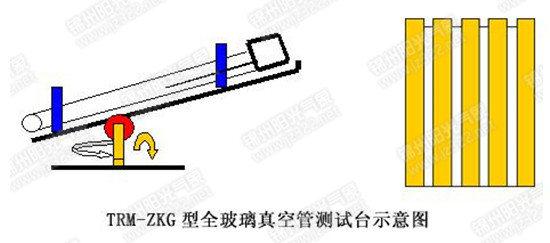

TRM-ZKG型太陽集熱管室外旋轉測試臺是為了滿足GB17049真空集熱管測試要求必須使用的實驗裝置用于空曬，悶曬的測試；
  1. 鋼制結構，表面噴塑處理；
  2. 兩維旋轉手動調節，左右旋轉方向：0～360度；上下旋轉方向：0～90度；
  3. 測試管數量：同時放置11支管；
  4. 臺面尺寸：1000*2000（mm）；
  5. 測試載重：70KG；
  6. 臺面裝有日晷,具有太陽光點對正功能,側面可以安裝輻射表及風速等傳感器；
  7. 測試方法及要求:全玻璃真空太陽集熱管南北向平行放置三支，中間為被測全玻璃真空太陽集熱管，兩旁測試陪管，其中心間距為75mm，其中心與漫反射平板的間距為70mm。漫反射平板為漫反射比不小于0.60的軋花鋁平板。全玻璃真空太陽集熱管內以空氣為傳熱工質，測溫點置于全玻璃真空太陽集熱管中部，測溫元件不應與玻璃管壁接觸。全玻璃真空太陽集熱管開口端放置保溫帽，帽頂部有厚50mm的聚氨酯硬泡沫，帽壁深度以遮住無太陽選擇性吸收涂層的內玻璃管為根。從水平面至全玻璃真空太陽集熱管采光面的傾角，按ISO 9806-1：1994要求，為當地緯度±50，但不小于300。

六、集熱管保溫帽（內配傳感器支架）

為滿足測試,溫度傳感器通過保溫帽裝入集熱管內，并用傳感器支架固定在集熱管中間,防止溫度探頭接觸管壁，然后用保溫帽將集熱管口密封起來，方可進行測試。
  1. 規格：滿足 ￠47mm ￠58 mm 兩種管子測試；
  2. 耐溫：300℃；
  3. 保溫性能：大于95%。

七、TRM-2C型太陽集熱管熱性能測試系統平臺

1. TRM-2C太陽集熱管熱性能測試系統平臺軟件, 支持GB/T 17049全玻璃真空太陽集熱管的國標測試要求，在Windows2000以上系統環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，自動繪制太陽集熱管的空曬、悶曬及平均熱損系數等圖表曲線，與打印機相連自動打印檢測報告，數據存儲格式為EXCEL標準格式可供其它軟件調用。

2. 太陽能系統模擬計算統計軟件：可以根據被測產品的數據, 模擬其產品在世界各地的應用效果分析圖表,并建立產品檢測元件庫。
可以創(chuàng )建不同的太陽能系統進行模擬計算：軟件目錄中收集了國內外大量的太陽能熱水系統的部件和系統，供組建系統使用，用戶可以選擇相應的部件組成自己所需要的系統。

可以針對不同的建筑、不同時間段進行模擬計算軟件中采用動態建筑模擬，考慮到建筑所有相關的參數，包括幾何結構、方位和熱質，提供詳細的隔熱數據；同時軟件在計算中，由定位坐標和地平線共同確定太陽的位置，每四分鐘更新一次，因此甚至可以專門針對某小時、某天或者某段時期內的太陽能系統進行模擬計算；

可以根據用戶的使用方式設定不同的部件參數：以太陽能光熱系統為例，在實際的太陽能系統中，用戶的使用方式（使用時間、用水溫度、用水量等）會(huì )不同，可以對系統中的水溫、水量按照單位小時來設定，因此計算更加準確。

軟件包含非常詳細準確的氣象數據：此軟件所提供的氣象數據來自8000 多個不同氣象站，而軟件數據庫之外具體地區的氣象數據也可以根據精確的數據運算法則計算獲得，數據準確。同時此軟件也允許輸入當地測量的氣象數據作為計算數據非常靈活。
