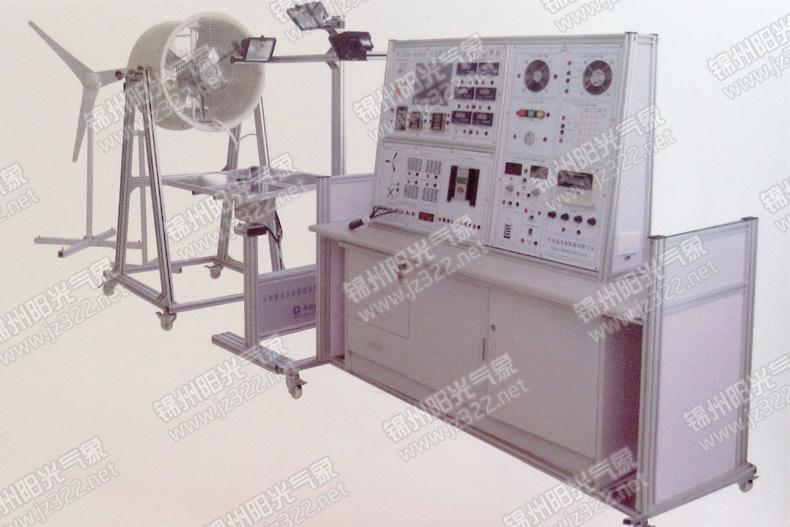

YG-EF2型風光互補發電實驗系統

模擬光源、太陽能電池組件、自動跟蹤系統、模擬風源、風力發電機、風速風向儀、儀表顯示監測單元、時鐘環境信息單元、充電控制單元、儲能單元、逆變單元、交直流負載單元、可調恒壓恒流源單元、觸摸屏人機界面、上位機監測。

一、系統組成

模擬光源、太陽能電池組件、自動跟蹤系統、模擬風源、風力發電機、風速風向儀、儀表顯示監測單元、時鐘環境信息單元、充電控制單元、儲能單元、逆變單元、交直流負載單元、可調恒壓恒流源單元、觸摸屏人機界面、上位機監測。

二、技術參數

1、模擬風源:軸流風扇功率≥2.2kW、風速可調節(0~13m/s)、風速控制精度:0.1m/s、風向控制精度:0.1 度。

2、風力發電機:額定電壓24V,額定功率400W、啟動風速3.14m/s、額定風速13 m/ s、偏航風速5m/ s、最大風速15 m/s。

3、模擬光源:1.5kW。

4、太陽能電池組件:4*10W。

5、風光互補控制器:24V/500W。

6、觸摸屏顯示:顯示光照度、溫度、濕度、光伏輸入(電壓、電流、功率)、風力輸入(電壓、電流、功率)、控制器輸出(電壓、電流、功率)、蓄電池電壓、逆變輸出(電壓、電流、功率)、用電量等。

7、蓄電池:24V/10Ah。

8、離網逆變器:DC12V/100W、220V、50Hz、純正弦波輸出。

9、可調恒壓恒流穩壓電源:0-30V、0-5A。

10、負載單元:DC12V(感性、阻性)負載、AC220V(感性、阻性)負載、可變電阻箱(10Ω-99.99K)。

11、上位機:遠程實時監測系統信息、曲線顯示、數據庫存儲、歷史報表查詢、存儲、打印。

三、實驗內容

1、實驗一、風力發電系統設計實驗系列;

2、實驗二、太陽能電池板特性實驗系列;

3、實驗三、風力發電基礎理論原理實驗系列;

4、實驗四、風光互補控制器實驗系列;

5、實驗五、風力發電相關測量技術實驗系列;

6、實驗六、風速風向環境實驗系列;

7、實驗七、風光互補負載實驗系列;

8、實驗八、風光互補逆變實驗系列;
