一、系統組成

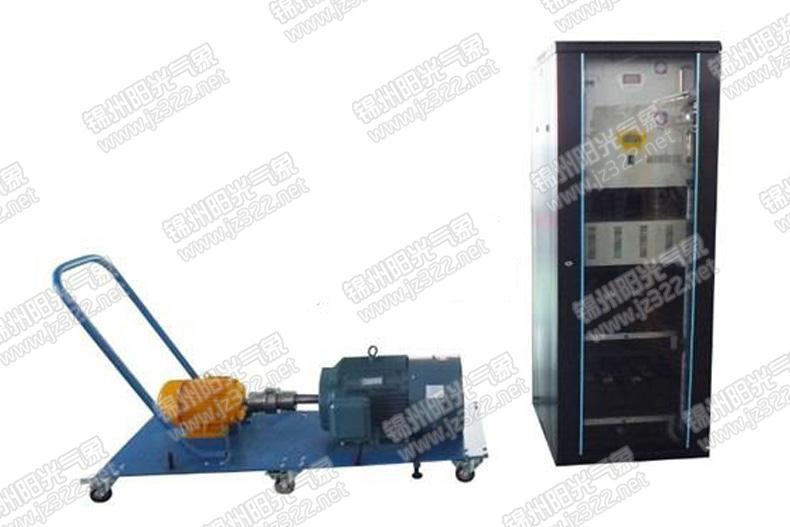

模擬風力發電系統是由永磁風力發電機，，保護開關、整流器、卸荷器，蓄電池組，變頻器，離網逆變器，三相交流異步電動機等組成。系統采用三相交流異步電動機拖動永磁風力發電機，通過變頻器調節拖動單元轉速來達到模擬風速變化引起的發電機轉速變化。

二、技術參數

1、三相交流變頻器：15kW/380V；

2、額定輸出頻率：50Hz；

3、變頻調速電機：15kW/380V；

4、永磁同步發電機額定功率：2kW；

5、風力發電控制：2kW；

6、蓄電池容量：膠體蓄電池300Ah/12V；

7、逆變器：三相交流380V/3kW 輸出；

8、變頻器：380V/1.5kW；

9、變頻調速電動機：380V/1.5kW。

三、實驗內容

1、實驗一、風速即轉速與與出功率關系實驗；

2、實驗二、發電機轉速與輸出電壓關系實驗；

3、實驗三、發電機轉速與輸出電流關系實驗；

4、實驗四、發電機轉速與輸出電壓頻率關系實驗；

5、實驗五、水平軸發電機在不同的風速的情況變換功率實驗；

6、實驗六、風力發電系統接線實驗；

7、實驗七、永磁同步風力發電機并網過程實驗(可選)；

8、實驗八、永磁同步風力發電機在不同風速情況下帶載實驗；

9、實驗九、永磁同步風力發電機空載運行實訓；

10、實驗十、變頻拖動發電過程實驗；

11、實驗十一、拖動發電過程中轉距模擬實驗。
