一、教學實訓項目

1、電能與光能變換過程演示

實驗1、電能轉化為光能。

實驗2、光能轉化為電能。

實驗3、電能轉化為機械能。

實驗4、相互轉化關系。

2、 實驗過程

◆ 將儀器放在桌面上，調整臺燈光源至電池板的距離，近距離。

◆ 將插頭插入交流電源插座內，按動實驗臺開關，調整光的亮度，注意觀察，探究問題：

◆ 電燈發光后，為什么電池組件會(huì )產生熱和電能？

◆ 電池板輸出的電能為什么能驅動揚聲器發聲？

◆ 太陽能電池板輸出的電能為什么能驅動風葉旋轉？

◆ 如果用一張紙片放在燈頭與太陽能電池板中間，還能聽到揚聲器發出的聲音嗎？還能驅動風葉旋轉嗎？

◆ 將電燈發出的光慢慢后移，為什么電池組件產生的電能不能驅動風葉旋轉？

◆ 了解太陽能電池（單晶硅、多晶硅、非晶硅）的基本特性和發電原理。

◆ 觀察和認識太陽能電池的伏安特性，短路電流與開路電壓的相對關系。

3、注意事項

◆ 實驗前，應將燈頭靠近太陽能電池。

◆ 實驗時，由于調光臺燈的燈頭發熱，不要用手碰觸燈頭。

◆ 實驗時，調整燈頭與太陽能電池距離時注意安全，不要用手碰觸燈頭內芯。

二、系統實訓應用范圍

主要提供于初中、高中、以太陽能光電為主課題的教學和實訓。

三、系統組成

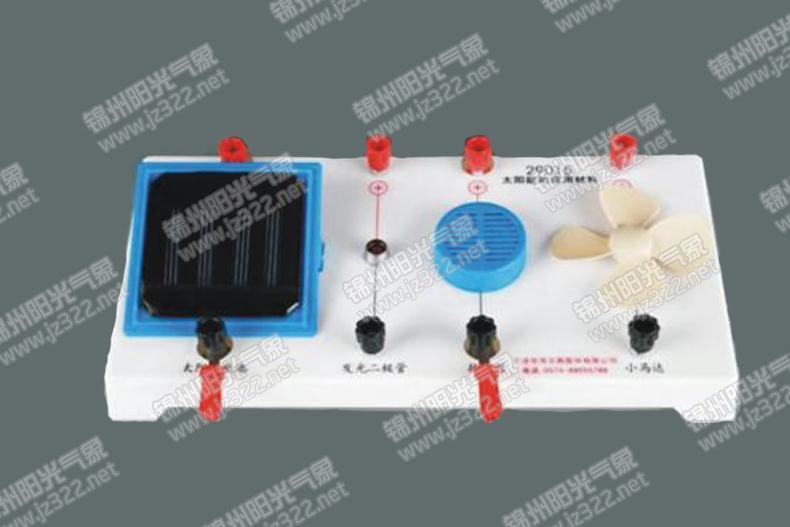

光電池、揚聲器、微電機、開關、安裝板、跳線插、跳線座、LED燈。

四、實訓運行技術條件

A光能

◆ 模擬光源模塊：220VAC/40W調光燈。

B電能

◆ 太陽能電池模塊：0.5Wp/3～7VDC/80mA。

C 能量轉換

◆ 直流電動機0.1W/3～24VDC；

◆ 揚聲器0.15W/3～24VDC；

◆ LED燈0.1W/3VDC。
