一、產品概述

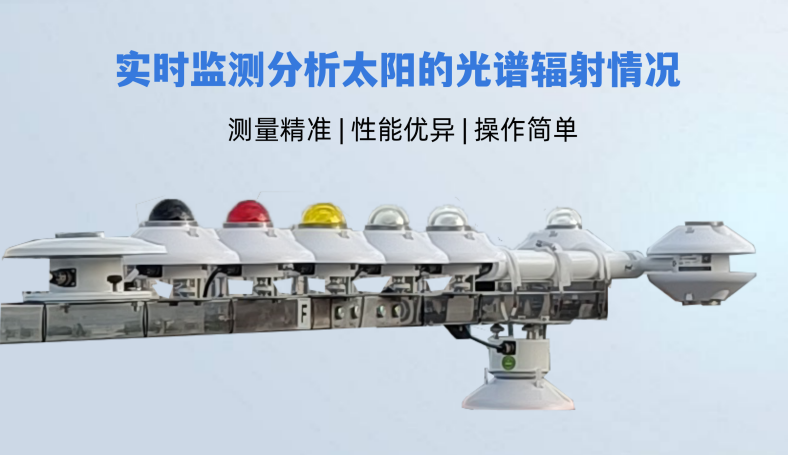

PC-2GL太陽輻射光譜監測分析系統可實時監測太陽各波段光譜的輻射強度，與微機分析軟件配合使用顯示各路光譜曲線圖，光譜所占總輻射的比例，及單位時間內各路光譜的累計量，具有測試精度高、人機界面友好、人工干預少、交直流電共用等特點?？蓮V泛用于太陽輻射研究、材料老化試驗、材料透光測試、農業光合輻射研究等領域。

二、產品特點

1、系統按室外觀測儀器標準設計，具有防風，防水，抗腐蝕，耐高低溫等特點，適合在野外高原等氣候惡劣的環境使用；

2、系統采用RS232/RS485等有線通訊以及GPRS/Wifi/RJ45等無線通訊方式，標準modbus協議，方便與其它后臺對接；

3、交直流兩種供電方式，太陽能供電方式可保證系統待機時間5-7天；

4、安裝支架為組合式結構，現場裝卸簡單，支持定制，無需維護，可長時間戶外使用；

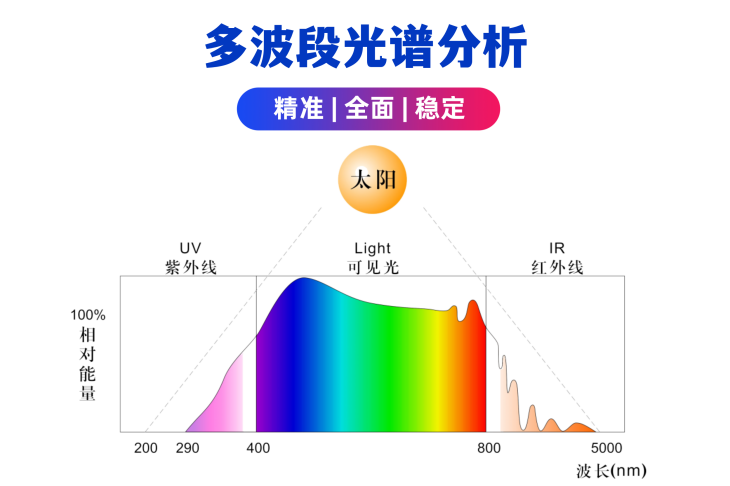

5、選配不同波段的分光譜輻射表可實現太陽輻射中的總輻射、綠光、近紅外、紫外、紅橙光、紅外、紫藍光、可見光、遠紅外的實時監測分析，還可以集成其他類型的太陽輻射表；

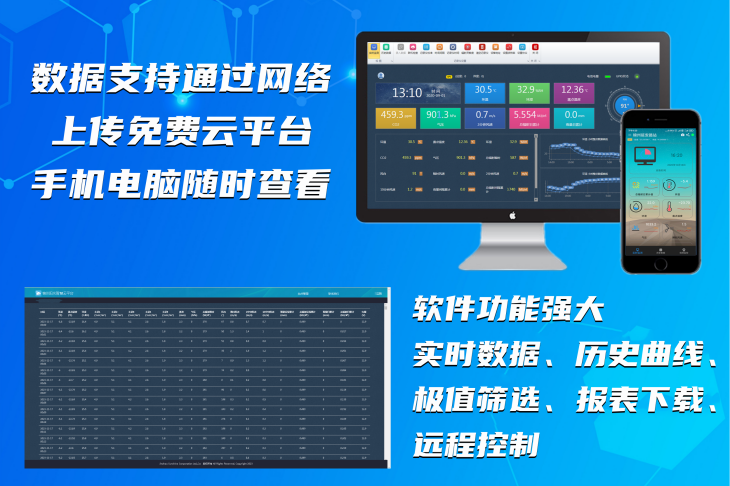

6、系統軟件功能強大，即可單機獨立使用，也可多套組網，配合無線通訊模塊可對接智慧云平臺服務軟件，協助用戶進行隨時隨地遠程數據查詢與管理。軟件除可實時在線顯示各輻射監測數據外，還可生成日報、年報等報表以及光譜曲線分析、極值分析等曲線圖，方便用戶實時準確掌握太陽光譜輻射情況；

7、數據采集器集采集、存儲、顯示、通訊功能于一體，數據秒級刷新，存儲時間間隔可設置，內部存儲器可連續存儲4萬條數據，也可外接U盤存儲器實現不限量存儲。大屏幕液晶顯示器與薄膜按鍵配合使用可實現現場單機操作，實時查看數據、設置參數等。

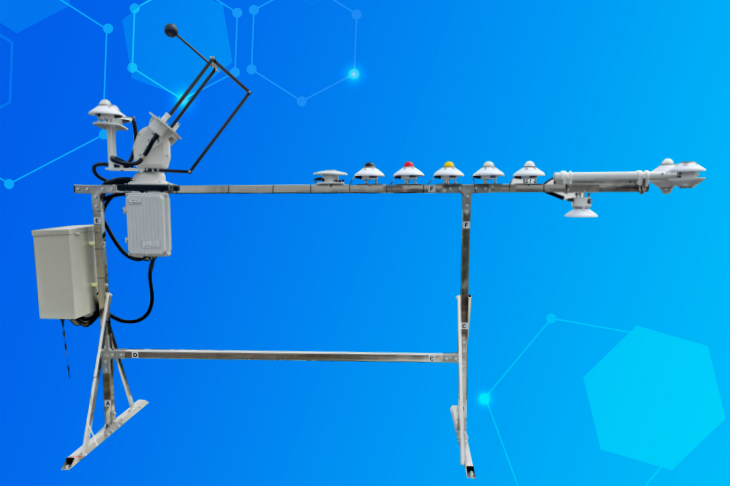

三、系統組成

產品名稱	產品型號	數量	單位
多通道太陽輻射記錄儀	PC-2B	1	臺
分光譜輻射表(6臺)	TBQ-4-6	1	套
長波輻射表	TBL-1	1	臺
太陽光譜分析軟件	PC-2GL	1	套
觀測支架	TRM-JT	1	套
數據通訊及傳感器連接	線纜	1	套
太陽能供電系統(可選配)	TDC-25	1	套
注：以上輻射表可根據用戶具體需求進行選配增減。

四、技術參數

PC-2GL太陽光譜分析系統技術指標
供電	AC220V或DC12V
功耗	100mA（無線通訊200mA）
輸出	RS232/RS485/GPRS/RJ45/Wifi任選
輻射表配置	分光譜輻射表（280~3000nm、400~3000nm、500~3000nm、600~3000nm、700~3000nm、760~3000nm），長波輻射表
可監測參數	太陽總輻射、紫外光、綠光、紅橙光、紅外光、紫藍光、可見光、近紅外、遠紅外
支架	輻射觀測支架（可定制）
防護等級	IP65

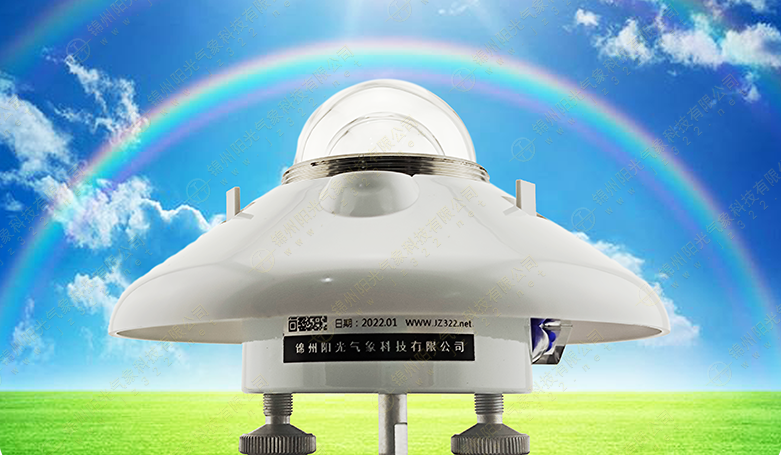

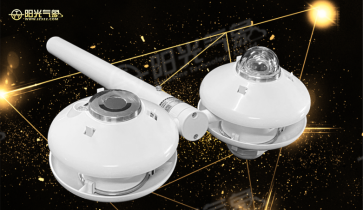

輻射表參數指標
型號	項目	技術參數

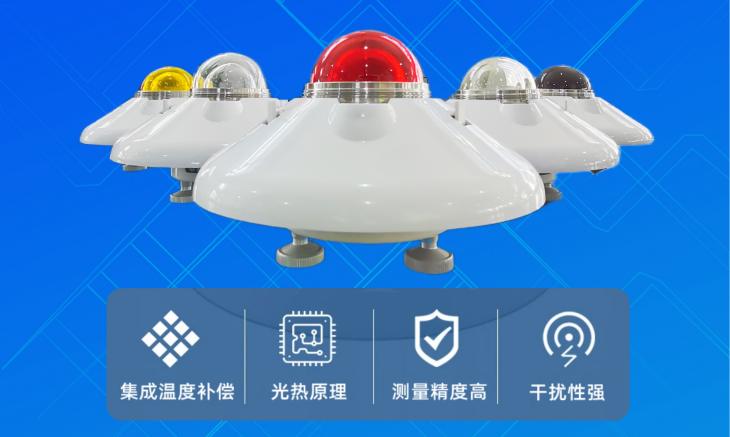

TBQ-4-6 分光譜輻射表	測量范圍	0～2000W/m²
	測量精度	<5%
	靈敏度	7～14μV／W.m-2
	響應時間	≤30s（99%）
	內阻	<400Ω
	溫度特性	±2%(-20℃～+40℃)
	余弦	天頂角0°~70°，偏離標準±3%
		天頂角70°~80°，偏離標準±7%
	光譜范圍	280~3000nm、400~3000nm 500~3000nm、600~3000nm 700~3000nm、760~3000nm
	工作環境溫度	-40℃~+80℃
	工作環境濕度	0%RH-100%RH
	重量	0.5kg/臺
長波輻射表	測量范圍	0～2000W/m²
	測量精度	<5%
	響應時間	≤30s（99%）
	內阻	約1000Ω
	余弦	≤±10%
	光譜范圍	3500~50000nm
	工作環境溫度	-40℃~+80℃
	工作環境濕度	0%RH-100%RH
	重量	1.5kg/臺
	溫度特性	±2%(-20℃～+40℃)

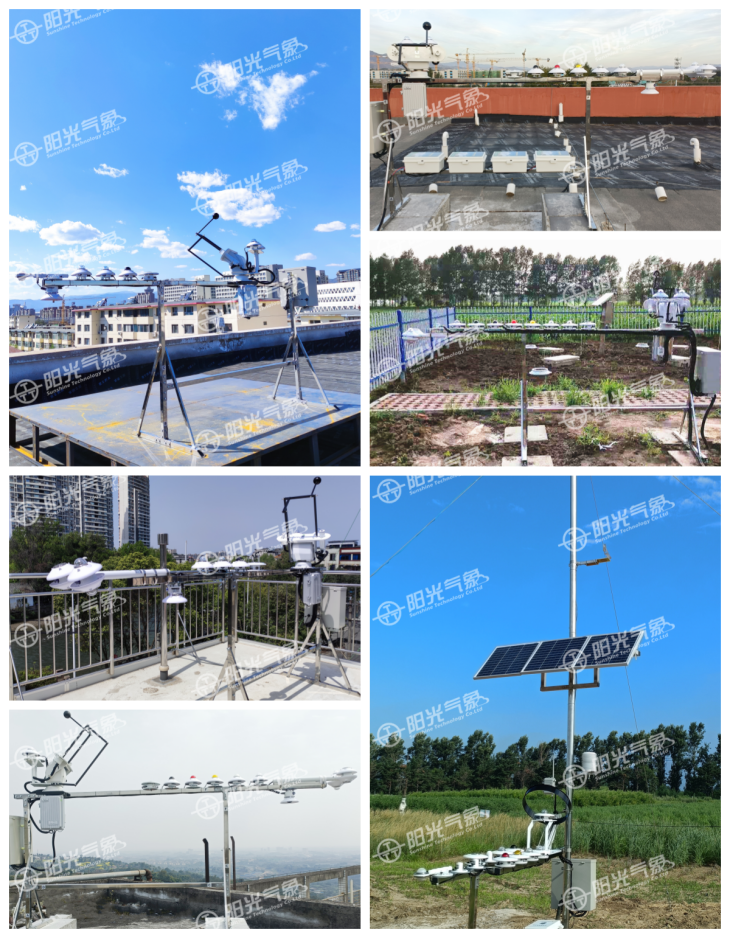

五、典型應用

此套系統是太陽能資源和氣象評估的理想光譜輻射監測儀器，廣泛適用于氣象、農業、太陽能、材料老化等科研部門。
